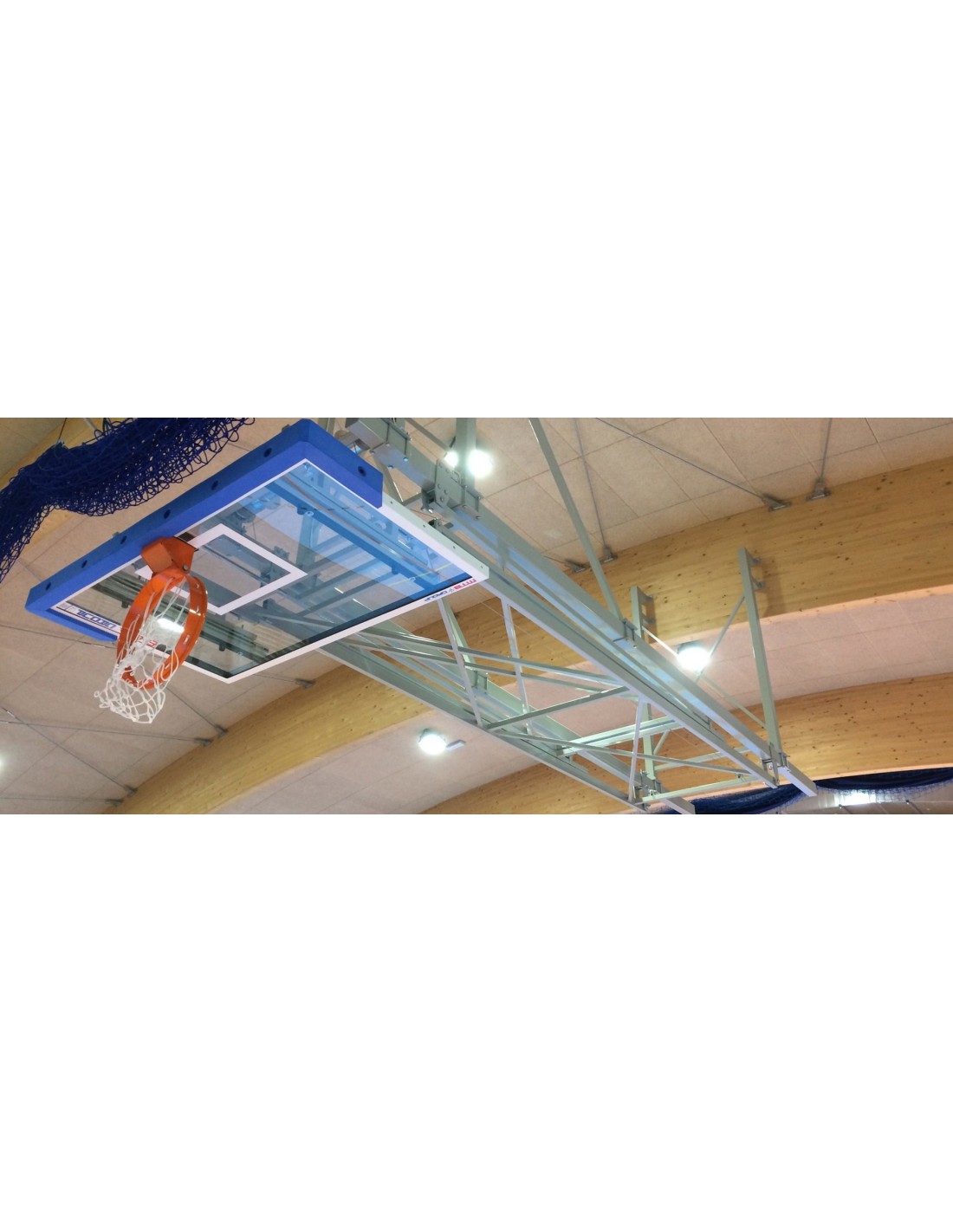

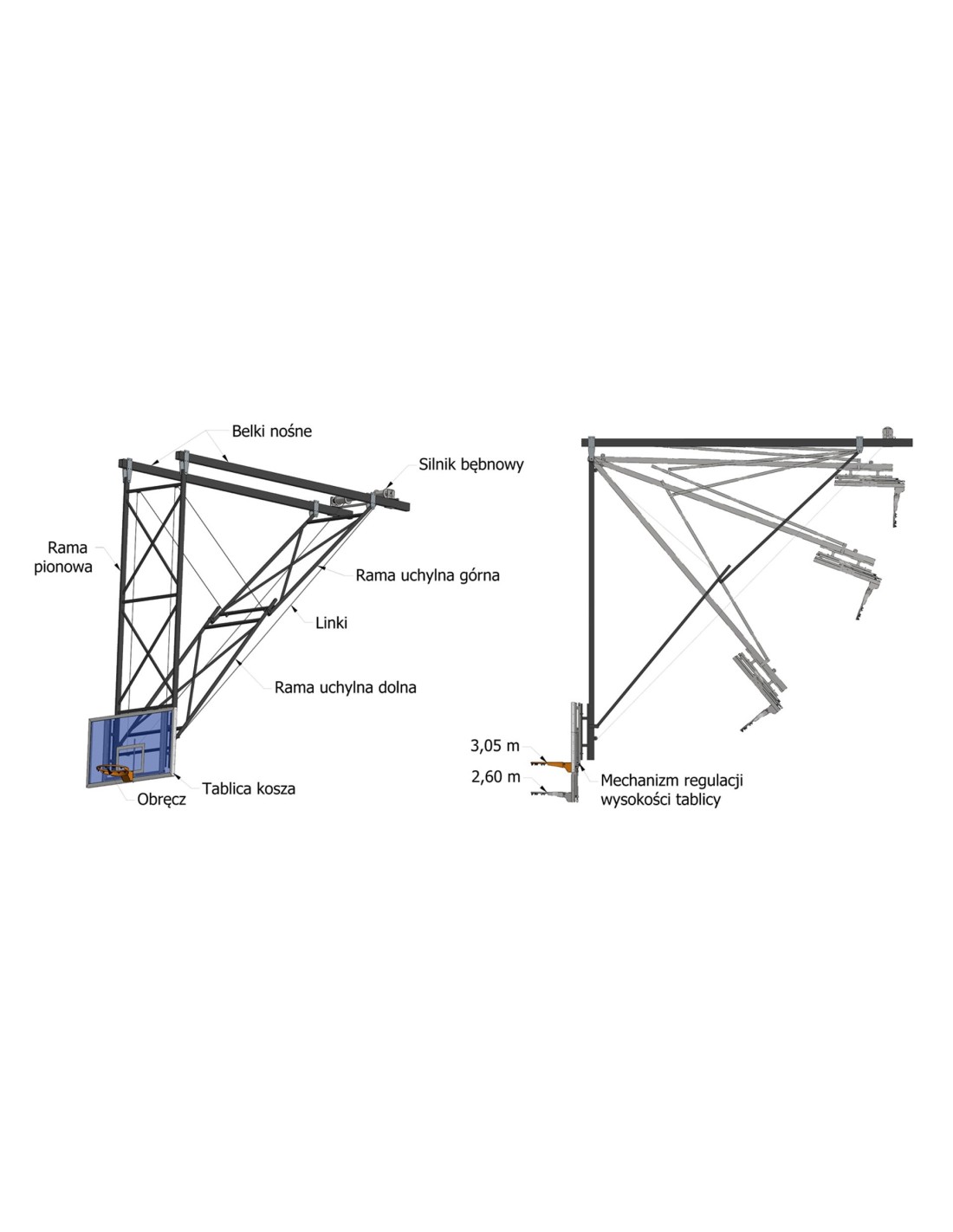

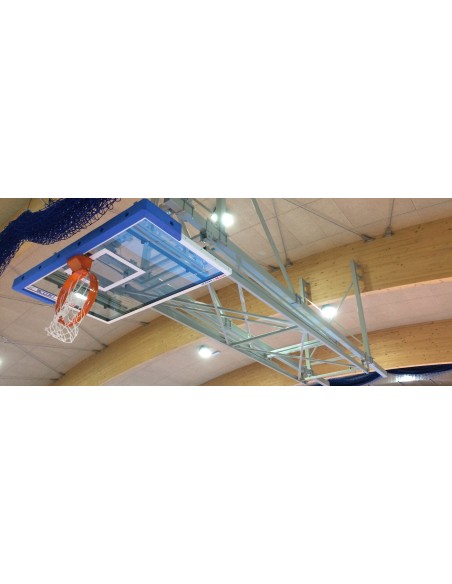

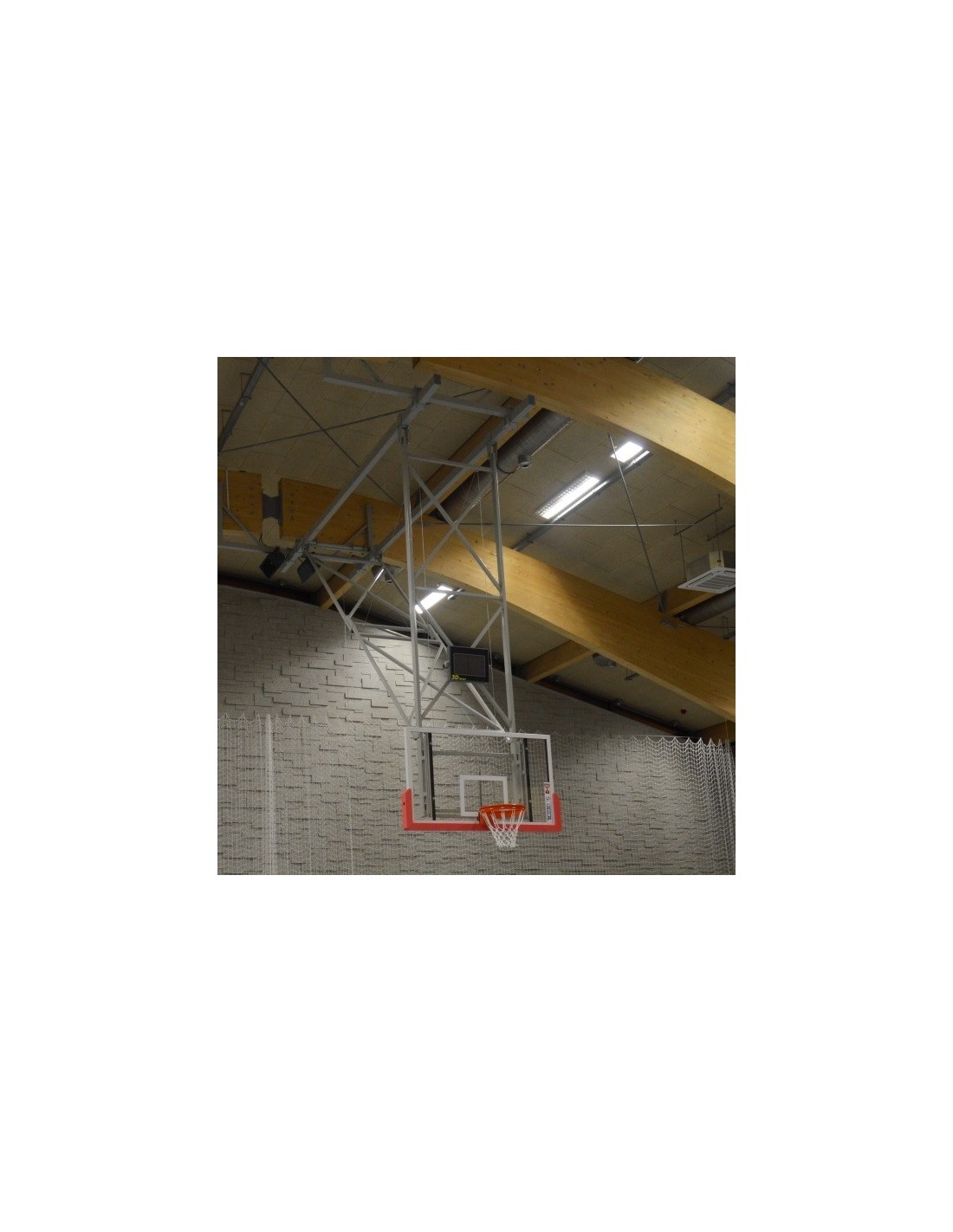

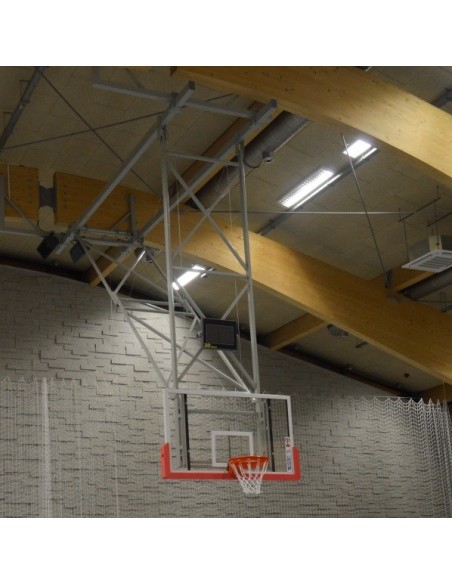

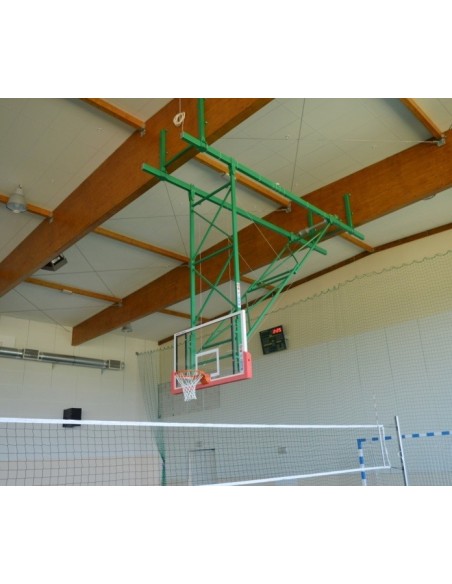

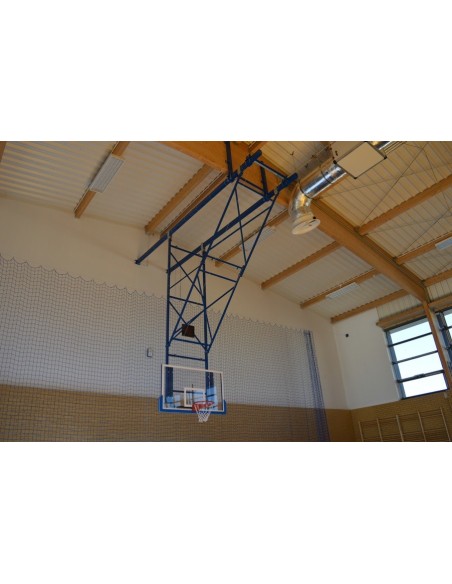

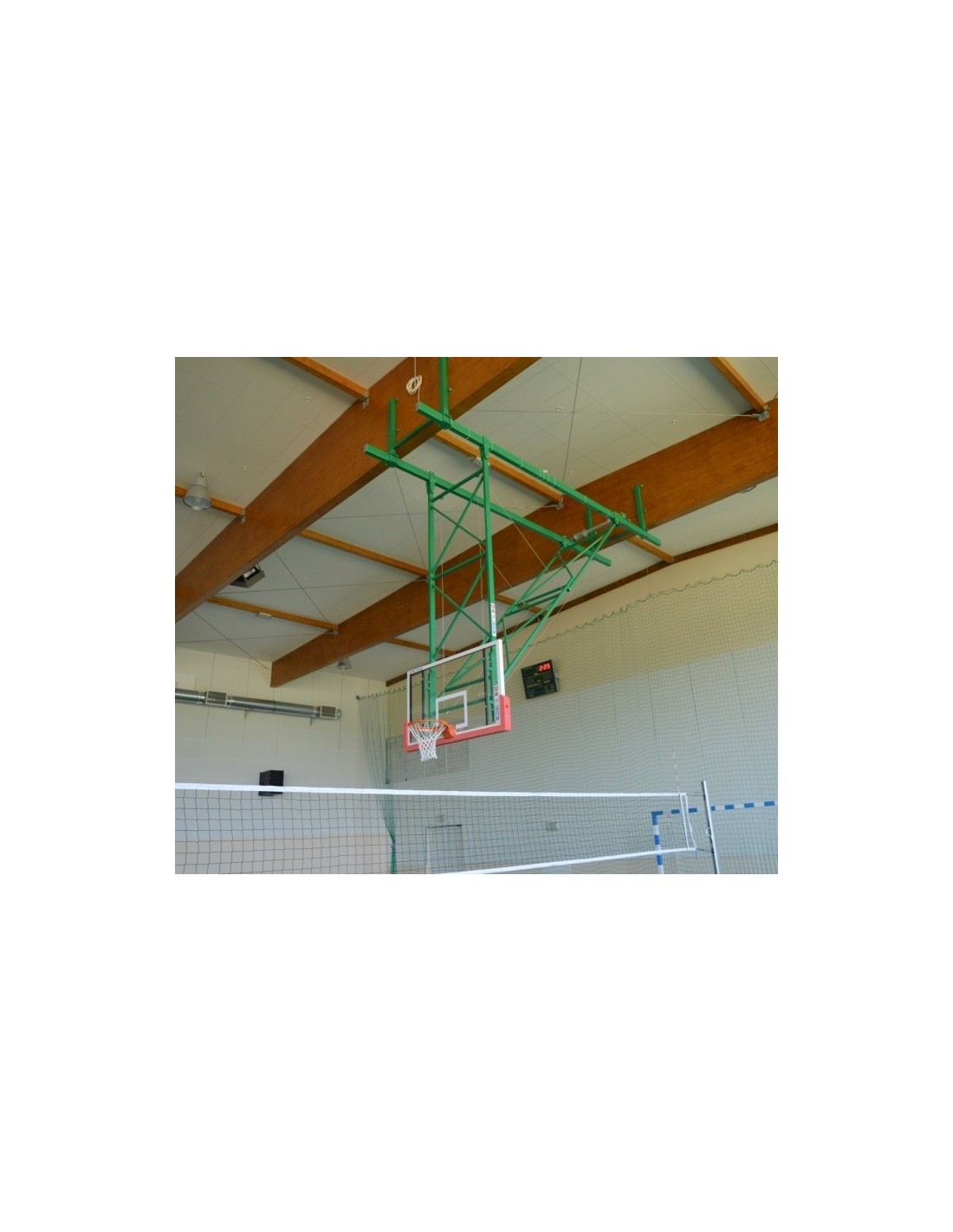

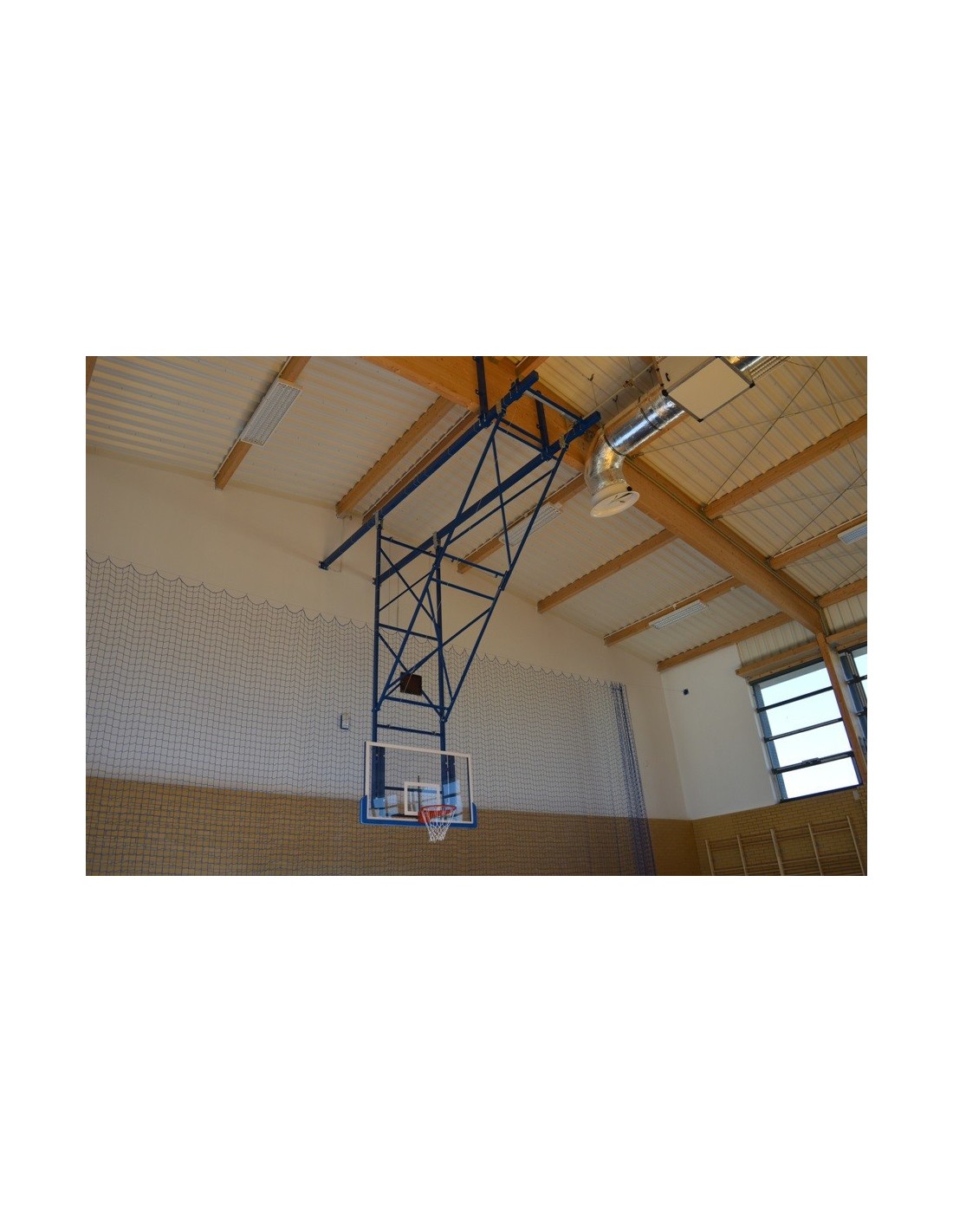

Корзинчатая конструкция крепится к основным кровельным конструкциям. Она складывается вперед или назад с помощью электродвигателя. Конструкция выполнена из стального профиля. В местах складывания она соединена таким образом, чтобы оставаться устойчивой под большими нагрузками. Конструкции всегда адаптируются к конкретному проекту и геометрии потолка.
Складывание конструкции осуществляется цилиндрическим двигателем Somfy мощностью 450 Вт, наматывающим стальной трос на ось, управление которым осуществляется либо двухпозиционной кнопкой, либо пультом дистанционного управления. Возможна синхронизация всех электрических механизмов спортивного оборудования в зале для различных конфигураций. В сложенном состоянии высота арки составляет 305 см. Высота доски регулируется от 260 см до 305 см.
Основные несущие балки конструкции изготовлены из стального профиля 120x80x3 мм, вертикальная рама — из стального профиля 80x40x2 мм, поперечные балки — из стального профиля 30x30x2 мм. Задняя складная конструкция выполнена из профиля 40x40x2 мм с поперечными балками 30x30x2 мм. Все элементы изготовлены из стали S235, окрашенной методом Mitel. Соединительные элементы между основными балками и рамой выполнены из листовой стали толщиной 8 мм. Толщина стальных тросов — 4 мм. Двигатель Somfy LT60 Taurus, длина вала 705 мм. Питание 230 В/50 Гц. Крутящий момент 120 Нм, скорость 12 оборотов в минуту.
